Двухконтурное отопление для комфортного дома от котла

Двухконтурная система отопления

Двухконтурная система отопления – один из самых популярных и эффективных способов организации обогрева частного дома. Благодаря рациональному распределению теплоносителя такая система обеспечивает более высокую эффективность по сравнению с одноконтурными схемами, что в свою очередь способствует значительному повышению отдачи тепловой энергии и снижению затрат.

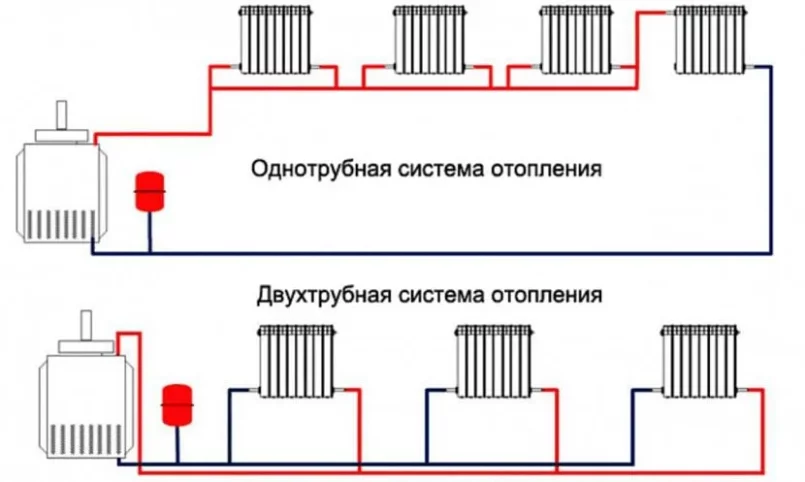

Особенностью двухконтурной системы является наличие двух соединённых с радиаторами труб, которые выполняют разные функции. Одна труба отвечает за подачу разогретого до нужной температуры теплоносителя, а вторая – за отвод остывшей жидкости обратно в котёл для повторного нагрева. Это означает, что в батарею, установленную следующей по ходу теплоносителя, не поступает охлаждённая вода, что улучшает эффективность отопления. В большинстве таких систем циркуляция теплоносителя осуществляется в одном направлении, хотя существуют и схемы, где теплоноситель движется навстречу друг другу. Однако они встречаются реже.

Важно отметить, что монтаж двухконтурной системы более сложен и требует большего расхода труб по сравнению с одноконтурной системой. Однако такие затраты полностью окупаются за счёт повышения эффективности и удобства эксплуатации.

Преимуществом двухтрубной системы отопления является возможность поддержания комфортной температуры в каждой комнате индивидуально. Более того, её можно автоматизировать, чтобы система отключалась при достижении заданной температуры, а после охлаждения снова запускалась, что существенно снижает расход энергии. Это помогает создать комфортный микроклимат в доме и избежать резких перепадов температуры.

Полезно знать! Важной чертой двухтрубных систем отопления является наличие отдельной магистрали для подачи теплоносителя к каждой батарее, что обеспечивает равномерное распределение тепла. Каждый радиатор снабжается двумя патрубками: подводящим и отводящим.

Разновидности разводки

Существует множество различных способов организации разводки двухконтурных систем, каждый из которых обладает своими особенностями и преимуществами. Рассмотрим их более подробно.

Открытая система

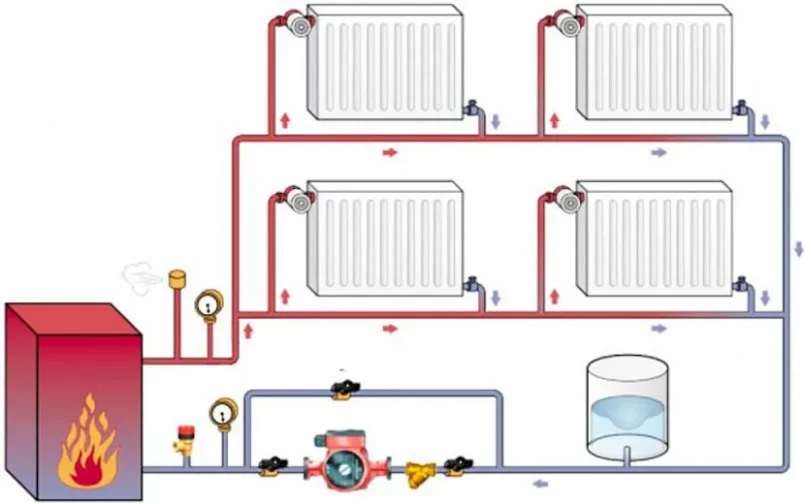

Открытая система отопления предполагает использование открытого расширительного бака, который размещается в самой высокой точке, чаще всего на чердаке или под потолком котельной. Крышка бака не является герметичной, что позволяет воздуху из помещения проникать внутрь.

Открытая система отопления проста в установке, однако требует регулярного контроля уровня теплоносителя, так как жидкость испаряется, что может привести к образованию воздушных пробок и нарушению работы отопления. Недостаток жидкости ведёт к попаданию воздуха в трубопровод, что негативно сказывается на работе системы.

Важно! Открытая двухконтурная система отопления считается самой простой и наименее затратной с точки зрения используемых материалов.

Закрытая система

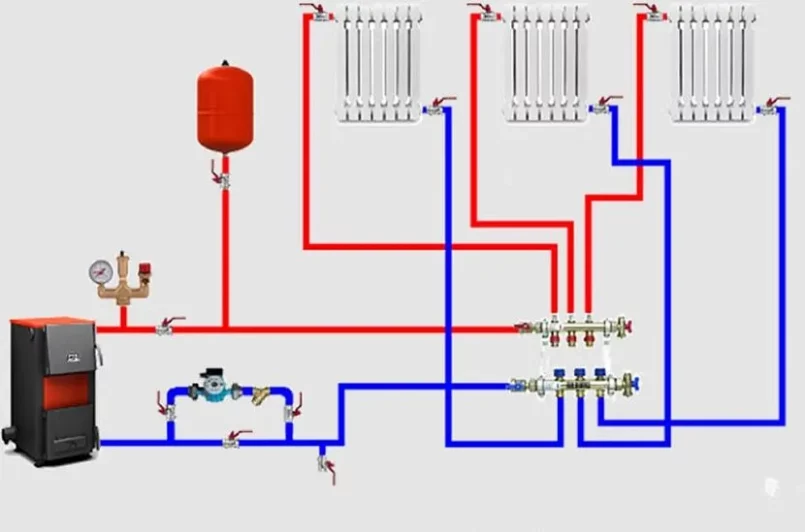

В закрытой системе используется расширительный бак с мембраной. Бак делится на две части: в одной находится вода, а в другой – сжатый воздух. При расширении воды мембрана сжимает воздушную камеру, поддерживая равновесие давления. При снижении давления теплоноситель вытесняется обратно в систему, что обеспечивает её стабильную работу.

Закрытая система позволяет избежать резких скачков давления, известных как гидроудары, что делает её более надёжной. Гидроудары могут возникать при резком изменении скорости циркуляции теплоносителя и негативно влиять на трубы и арматуру.

Верхняя и нижняя разводка

Существует два типа разводки – верхняя и нижняя. В случае верхней разводки подающая труба устанавливается под потолком, а обратка – как можно ближе к полу. Такой подход обеспечивает высокую скорость циркуляции, однако значительная часть тепла поднимается вверх, что снижает эффективность.

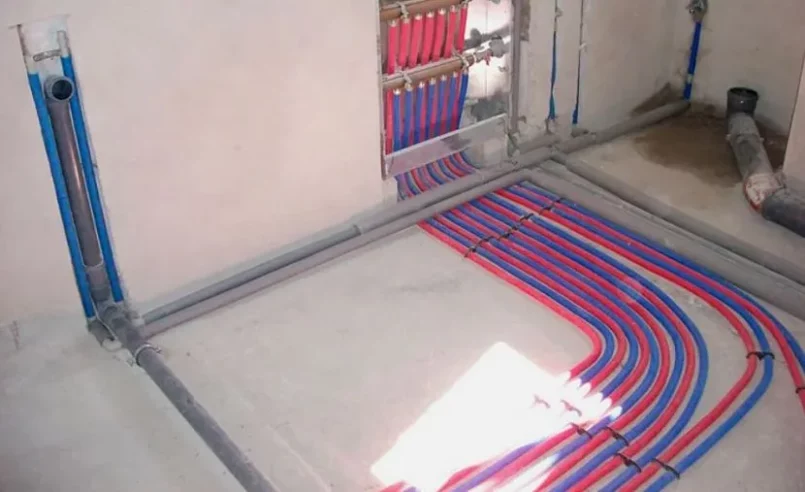

При нижней разводке трубы размещаются на уровне пола, что делает систему менее заметной и удобной для размещения в интерьере. Однако такая система нуждается в установке циркуляционного насоса для поддержания циркуляции.

Горизонтальная и вертикальная системы

Горизонтальная разводка подходит для одноэтажных домов и обладает рядом преимуществ, включая возможность отключения отдельных комнат, регулировку мощности нагрева и реализацию системы «тёплого пола».

Вертикальная разводка чаще используется в многоквартирных и многоэтажных коттеджах. Теплоноситель подаётся на верхние этажи и затем стекает вниз, обеспечивая равномерный прогрев всех помещений. Расширительный бак размещается в самой высокой точке здания, что обеспечивает стабильную циркуляцию.

Важно! Вертикальная разводка более эффективна, чем горизонтальная, так как нагнетает большее разряжение, что положительно сказывается на скорости циркуляции воды.

Тупиковая схема

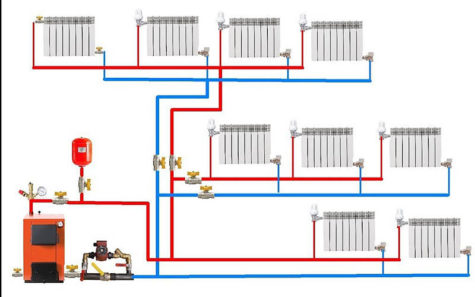

Двухтрубные тупиковые схемы – одни из самых востребованных для отопления частных домов. Они включают несколько двухконтурных ветвей, каждая из которых отвечает за подачу и возврат теплоносителя. Благодаря применению насосов создаётся избыточное давление, обеспечивающее эффективную циркуляцию теплоносителя.

Тупиковые схемы позволяют делить теплоноситель на несколько ветвей, что особенно удобно для больших строений. Для каждой ветви осуществляется индивидуальная балансировка, которая позволяет регулировать тепловую нагрузку и поддерживать оптимальный температурный режим.
