Автоматические воздухоотводчики в системах отопления

В системах водяного отопления всегда присутствует определенное количество воздуха. Он попадает в трубопроводы при заполнении системы, проникает через стенки полимерных труб и выделяется из воды, так как она содержит кислород в растворенном виде. Удаление воздушных пузырей — важная задача, которую выполняет неотъемлемый элемент отопительной схемы — воздухоотводчик. Давайте разберем, какие существуют типы воздушных клапанов и где именно их следует устанавливать.

Типы воздушных клапанов

Воздушные пузырьки, содержащиеся в теплоносителе, имеют тенденцию скапливаться в определенных местах отопительной сети и внутри радиаторов. Пузырьки постепенно объединяются, образуя воздушную пробку, которая блокирует циркуляцию нагретой воды на данном участке. Это приводит к тому, что близлежащие батареи или секции радиатора остывают и перестают эффективно прогревать помещение.

Для выпуска воздуха из системы отопления применяются два типа клапанов:

• Ручной кран Маевского;
• Автоматический воздухоотводчик поплавкового типа.

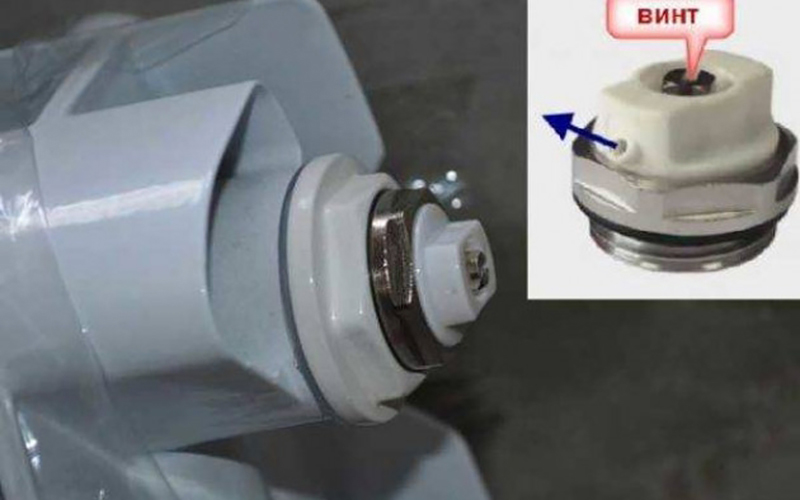

На изображении показаны различные виды воздушных клапанов.

Историческая справка. В советские времена подобные устройства не использовались. В частных домах применялись схемы открытого типа, где воздух выходил через расширительный бак. В централизованных тепловых сетях многоквартирных домов устанавливались воздухосборники и спускные краны в высших точках сети или батареях.

Как работает кран Маевского?

Кран Маевского — это простое устройство для выпуска воздуха из радиаторов. В корпусе с резьбовым присоединением выполнено отверстие диаметром 2 мм, которое перекрывается конусным винтом. Когда нужно стравить воздух, винт откручивается, и под давлением теплоносителя воздух выходит через отверстие наружу.

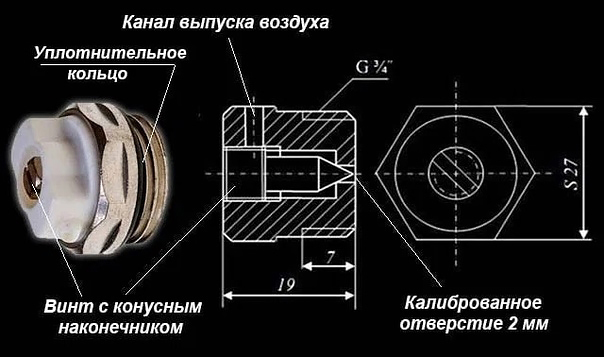

Чертеж винтового крана Маевского в разрезе.

Модернизированный вариант клапана может быть оснащен поворотной пластиковой вставкой с регулируемым отводным каналом, что делает его использование еще удобнее.

Типы вентилей по способу откручивания

Воздушные краны Маевского делятся на несколько разновидностей в зависимости от способа откручивания винта:

• С помощью рукоятки (пластиковой или металлической);
• С использованием плоской отвертки;
• С четырехгранной головкой для специального ключа.

Принцип работы автоматического воздухоотводчика

Автоматический воздухоотводчик работает без вмешательства человека. Внутри корпуса расположен поплавок, связанный с клапаном для сброса воздуха. Когда уровень воды снижается из-за накопления воздуха, поплавок опускается и открывает клапан, выпуская воздух. Затем вода снова заполняет камеру, и поплавок поднимается, закрывая клапан.

Автоматические воздухоотводчики выпускаются с разной конструкцией — с прямым или угловым присоединением. В зависимости от конфигурации системы отопления выбирается наиболее подходящий тип воздухоотводчика. Например, клапаны с боковым выпуском часто оказываются более надежными в эксплуатации.

Современные автоматические воздухоотводчики обладают дополнительными функциями, такими как защита от гидроударов или эффективное улавливание мелких пузырьков. Это делает их незаменимыми в сложных отопительных системах с большим количеством труб и коллекторов.

Где необходимо устанавливать воздухоотводчики?

В любой системе отопления есть места, где установка воздухоотводчиков обязательна:

• На всех радиаторах — для удаления воздуха, скапливающегося в верхних углах батарей;
• В группе безопасности котла, если система закрытого типа;
• На коллекторах теплого пола;
• В буферных емкостях и бойлерах косвенного нагрева, если это предусмотрено конструкцией;
• На змеевике полотенцесушителя и распределительной гребенке сложных систем;
• На гидравлических разделителях контуров (гидрострелках).

Кроме того, воздухоотводчики устанавливаются в местах, где образуются П-образные петли, поворачивающиеся кверху. Это места, где воздух может скапливаться с вероятностью 100%, например, в местах обхода дверных проемов или лестниц.

Важно понимать, что кран Маевского неэффективен при установке напрямую в трубопровод. Для правильной работы требуется камера для сбора воздуха. Поэтому рекомендуется врезать кран через вертикальный отвод, который и будет служить таким накопителем воздуха.

Для удобства эксплуатации автоматические угловые воздухоотводчики можно установить вместо ручных кранов Маевского. Это особенно полезно в многоквартирных домах, где нет возможности самостоятельно обслуживать батареи.

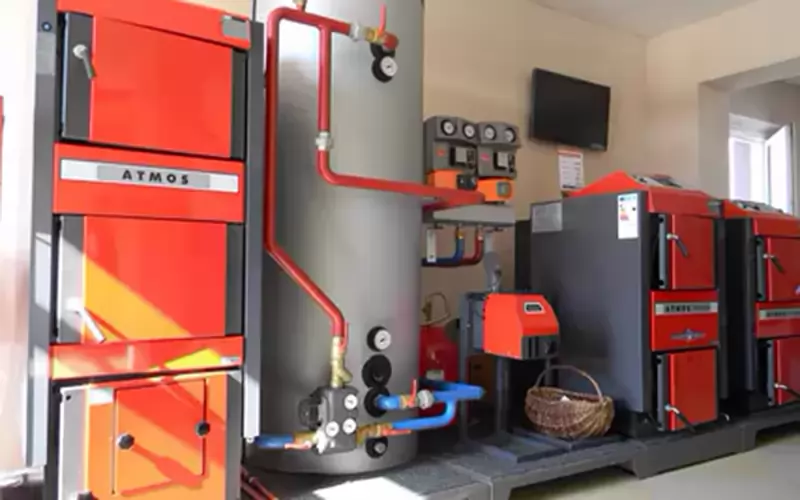

Также стоит упомянуть, что современные котлы отопления, такие как котел для пеллет, зачастую уже оснащены встроенными воздухоотводчиками, что упрощает обслуживание всей системы и предотвращает образование воздушных пробок.
