Арматура котлов виды и требования к ней

Классификация арматуры котельного агрегата

Арматура котельного агрегата представляет собой комплекс приборов и предохранительных устройств, обеспечивающих безопасную и безаварийную работу котла. Эти устройства также выполняют функции управления и регулирования всей котельной системы. Основная цель применения арматуры — создание условий для стабильной работы котельного агрегата и поддержания требуемых параметров давления, температуры и уровня жидкости.

Для выполнения этих задач котлы оснащаются следующими устройствами:

• системами предохранения от избыточного давления (предохранительные клапаны);
• указателями уровня воды в барабанах паровых котельных агрегатов для контроля уровня жидкости;
• манометрами для измерения давления воды и пара;
• запорной и регулирующей арматурой.

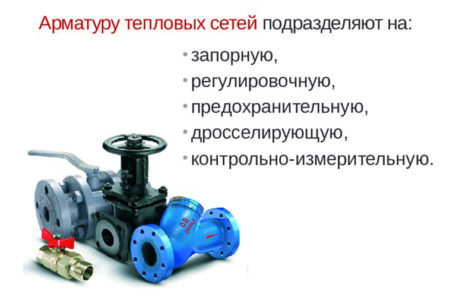

Арматуру, используемую для установки на трубопроводах воды и водяного пара, подразделяют на четыре основных класса в зависимости от назначения:

• Запорная арматура — обеспечивает герметичное отключение котельного агрегата или его элементов от сети. К запорной арматуре относят задвижки, вентили и краны. Основная задача этой арматуры — блокировка движения рабочей среды в случае необходимости технического обслуживания, аварии или остановки системы.
• Регулирующая арматура — предназначена для изменения или поддержания заданного уровня давления, температуры или расхода среды. К регулирующей арматуре относятся регулировочные вентили, дроссельные клапаны и питательные клапаны. Она позволяет точно настраивать параметры работы котла и обеспечивает надежность эксплуатации всей системы. Важно отметить, что использование запорной арматуры для регулирования параметров нежелательно, так как при дросселировании возникает высокая скорость рабочей среды, что приводит к быстрому износу запорных органов и снижению их эффективности.
• Предохранительная арматура — служит для ограничения давления и направления движения среды. Сюда входят предохранительные клапаны на питательных линиях, паропроводах и барабанах, а также обратные клапаны, препятствующие обратному потоку жидкости. Эти устройства защищают систему от возможных аварийных ситуаций, связанных с избыточным давлением.
• Контрольная арматура — используется для наблюдения за состоянием котельного агрегата. К ней относятся указатели уровня воды и пробкоспускные краны. Контрольная арматура позволяет оператору следить за уровнем воды в системе и оперативно реагировать на любые изменения.

Современная котельная установка представляет собой сложное техническое сооружение, включающее в себя не только котел, но и вспомогательное оборудование, которое располагается как в помещении котельной, так и вне его. В состав котла входят такие элементы, как топка, пароперегреватель, водяной экономайзер, воздухоподогреватель, обмуровка и каркас с лестницами и площадками. Котел также оснащается необходимой арматурой и гарнитурой для управления его работой и обеспечения безопасности.

К вспомогательному оборудованию котла относятся различные устройства, включая тягодутьевые и питательные системы, оборудование для водоподготовки и подачи топлива, а также контрольно-измерительные приборы и автоматические системы управления. Весь этот комплекс оборудования предназначен для обеспечения нормальной и бесперебойной работы котельной установки, что особенно важно для получения пара с нужными параметрами или для подогрева воды.

Контрольная арматура играет важную роль в обеспечении безопасности эксплуатации котла. Она предназначена для наблюдения за движением среды и определения ее уровня. В нее входят пробные и трехходовые краны, указатели уровня и другие подобные устройства. Наблюдение за уровнем воды в котле осуществляется с помощью водоуказательных приборов, выполненных в виде стеклянных трубок или рифленых пластин, вставленных в головки кранов, которые соединены с водяным и паровым пространствами барабана. Для котлов высокого давления (p>3,9 МПа) стекла водоуказателей обычно защищают слоем слюды или полностью заменяют их, так как слюда лучше выдерживает колебания температуры и воздействие щелочной среды.

Для котлов с высоким расположением барабанов дополнительно используются специальные указатели уровня, работающие по принципу уравновешивания двух столбов воды в сообщающихся трубках с окрашенной жидкостью. Эта жидкость имеет плотность, почти в два раза превышающую плотность воды, что облегчает наблюдение за уровнем жидкости в системе.

Контрольно-измерительные приборы (КИП), устанавливаемые на котлах, обеспечивают точный контроль параметров рабочего процесса. Основным прибором является манометр — устройство для измерения давления пара и воды. Манометр подключается к котлу через изогнутую трубку — сифон, в котором конденсируется пар, образуя водяной затвор, предохраняющий прибор от воздействия высоких температур. Манометры устанавливаются на барабане котла, а в случае наличия пароперегревателя — и за ним, а также на питательной линии. В водогрейных котлах манометры размещают на входе и выходе из системы.

Кроме манометров, на котлах устанавливают термометры для измерения температуры воды, пара, газов и воздуха. Эти приборы различаются по типу и конструкции, в зависимости от конкретных задач. Для измерения расхода воды и пара используются специальные расходомеры.

Таким образом, оснащение котлов различной арматурой и контрольно-измерительными приборами является неотъемлемой частью обеспечения надежности и безопасности их работы. Арматура, как и вспомогательное оборудование, служит для достижения оптимальных параметров работы котла и предотвращения аварийных ситуаций. В зависимости от типа котла и его мощности, состав арматуры и контрольно-измерительных приборов может различаться, но основными элементами остаются запорная, регулирующая, предохранительная и контрольная арматура.
